2016年较新的煤气管线电91视频网站在线观看设计及选型方案，本文以内蒙地区为例展开论述，内蒙古自治区地处欧亚大陆内部，气候以温带大陆性季风气候为主，冬季漫长严寒，多寒潮天气。内蒙古当地某企业为了保障煤气管线冬季的正常运作，选择电91视频网站在线观看或者电地暖保温系统。

电91视频网站在线观看设计方案现场具体环境：

1、煤气管道：Φ1220mm；

2、介质：煤气；

3、较低环境温度：-30℃；

4、温度维持：35℃；

5、保温材料：玻璃棉；

6、保温厚度：120mm；

7、管道长度：1290m；

Ф1220mm管道采用120mm 玻璃棉保温和电91视频网站在线观看保温系统，镀锌铁皮保护层。

根据参数计算出管道实际散热量QT，

QT=1.5×2×3.14×λ×（Tv-Td）/Ln[（Do+2δ）/Do]

QT——单位长度的热损失（W/m）；

Tv——设备的维持温度（℃）；

Td——较低环境温度（℃）；

λ——保温材料的导热系数0.07W/（m·℃）；

Do——管道外径（mm）；

δ——保温层厚度（mm）；

根据公式：QT=1.3×2×3.14×λ×（Tv-Td）/Ln[（Do+2δ）/ Do]= 159W/m；

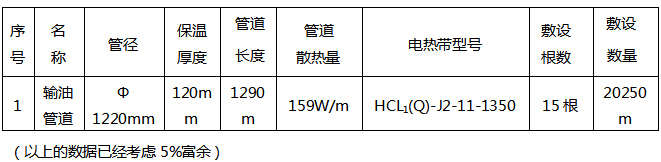

设计方案中管道电热带的选型及敷设见下表：

串 联恒功率电91视频网站在线观看保温设计方案：根据提供的已知参数及管道Ф1220mm技术条件计算得：Ф1220mm管道管道每米91视频网站在线观看功率为159W/m，取165W /m，每米管道采用15根11W/m的HCL1(Q)-J2-11-1350串联恒功率电热带，平行敷设在管道侧表面对管道进行91视频网站在线观看。

电91视频网站在线观看带结构：① 发热芯；② 复合绝缘层； ③ 外护套； ④ 金属编织层； ⑤ 加强层；

串联恒功率电91视频网站在线观看保温产品工作温度150度，较高暴露温度205度，可以维持煤气管道介质温度30度。另外，恒功率电91视频网站在线观看产品具有防爆防腐的性能，电91视频网站在线观看保温系统较大使用长度长，一个回路可以达到上千米。

恒功率电91视频网站在线观看系统施工方案注意事项：

1、电91视频网站在线观看带方案设计安装时，需要检查管道表面的毛刺，严谨破坏绝缘层，必须紧贴于被加热体，以提高电91视频网站在线观看系统的整体热效率。

2、串联电91视频网站在线观看产品一端接入电源，另一端线芯需可靠短接，供电：380V:Y型接法。

3、潮湿防爆场合应配套防爆登记高的电源接线盒和终端接线盒等配件。

4、接线后必须要密封，以防雨水进入，应用硅橡胶密封。

5、按电91视频网站在线观看各路的电压、电流等参数，为了安全性考虑选择漏电保护装置等。
